用 SIFT + RANSAC 做尺寸校准，以及怎么判断「对得准不准」

上一篇 讲到，SIFT 加 ratio test 能给出一批候选匹配，但里面仍可能混着少量错误匹配。这一篇接着解决实际问题：把一张被缩小过的图对齐回原图尺寸，并且判断这次对齐到底靠不靠谱。

为了让结果可复现，本文的演示图都是在一张公开测试图（768×900）上人为构造的：先在原图上叠两块文字，再把不带文字的版本缩小到 0.87 倍，模拟「处理后叠加文字没了、分辨率也变了」的情况。因为缩放比是我自己设定的，所以可以检验方法能不能把它找回来：期望的放大倍数是 \(1/0.87 \approx 1.1494\)。

从一堆匹配点，怎么得到缩放比？

如果两张图之间只差一个均匀缩放（可能带一点旋转和平移），对应点满足相似变换：

一共 4 个自由度：缩放 \(s\)、旋转 \(\theta\)、平移 \(t_x, t_y\)。每对匹配点提供 2 个方程，所以理论上 2 对点就能解出整个变换。

OpenCV 的 estimateAffinePartial2D 估计的就是这种变换，返回一个 2×3 矩阵，缩放比和旋转角直接从里面读：

src = np.float32([kp_small[m.queryIdx].pt for m in good]).reshape(-1, 1, 2)
dst = np.float32([kp_orig[m.trainIdx].pt for m in good]).reshape(-1, 1, 2)

M, inliers = cv2.estimateAffinePartial2D(src, dst)   # 默认 method=RANSAC
a, b = M[0, 0], M[1, 0]
scale = np.hypot(a, b)                     # s = sqrt(a² + b²)
angle = np.degrees(np.arctan2(b, a))       # θ

restored = cv2.warpAffine(small, M, (orig.shape[1], orig.shape[0]))

注意方向：这里把小图的点映射到原图，所以得到的是「放大回去」的倍数，约等于 \(1/0.87\)。

如果图像之间还有透视变化（比如裁剪后又被拉伸），相似变换就不够了，要换成 cv2.findHomography(..., cv2.RANSAC)，它有 8 个自由度。

在演示图上跑出来的结果：

缩放比精确命中。注意内点率高达 98.5%，这是因为我的叠加文字只占画面很小一块，大部分画面在两张图里是完全对应的。真实的生成式模型输出改动更大，内点率会低不少。

RANSAC 为什么能无视错误匹配？

最小二乘会让每个点都参与拟合，几个离谱的外点就能把结果拉歪。RANSAC（RANdom SAmple Consensus）的思路是让点投票：

1. 随机抽最少数量的点（相似变换只需要 2 对），解出一个候选变换。
2. 用这个变换去映射所有点，数一数有多少点的误差小于阈值，这些点就是这个候选的内点。
3. 重复很多次，保留内点最多的那个候选。
4. 最后只用这批内点做一次精细拟合。

外点之间没有共识，凑不成多数派；正确匹配都指向同一个真实变换，自然成为多数。OpenCV 的默认内点阈值是 3 像素（ransacReprojThreshold=3），选出内点后还会用 Levenberg–Marquardt 迭代细化，最小化内点的重投影误差平方和。

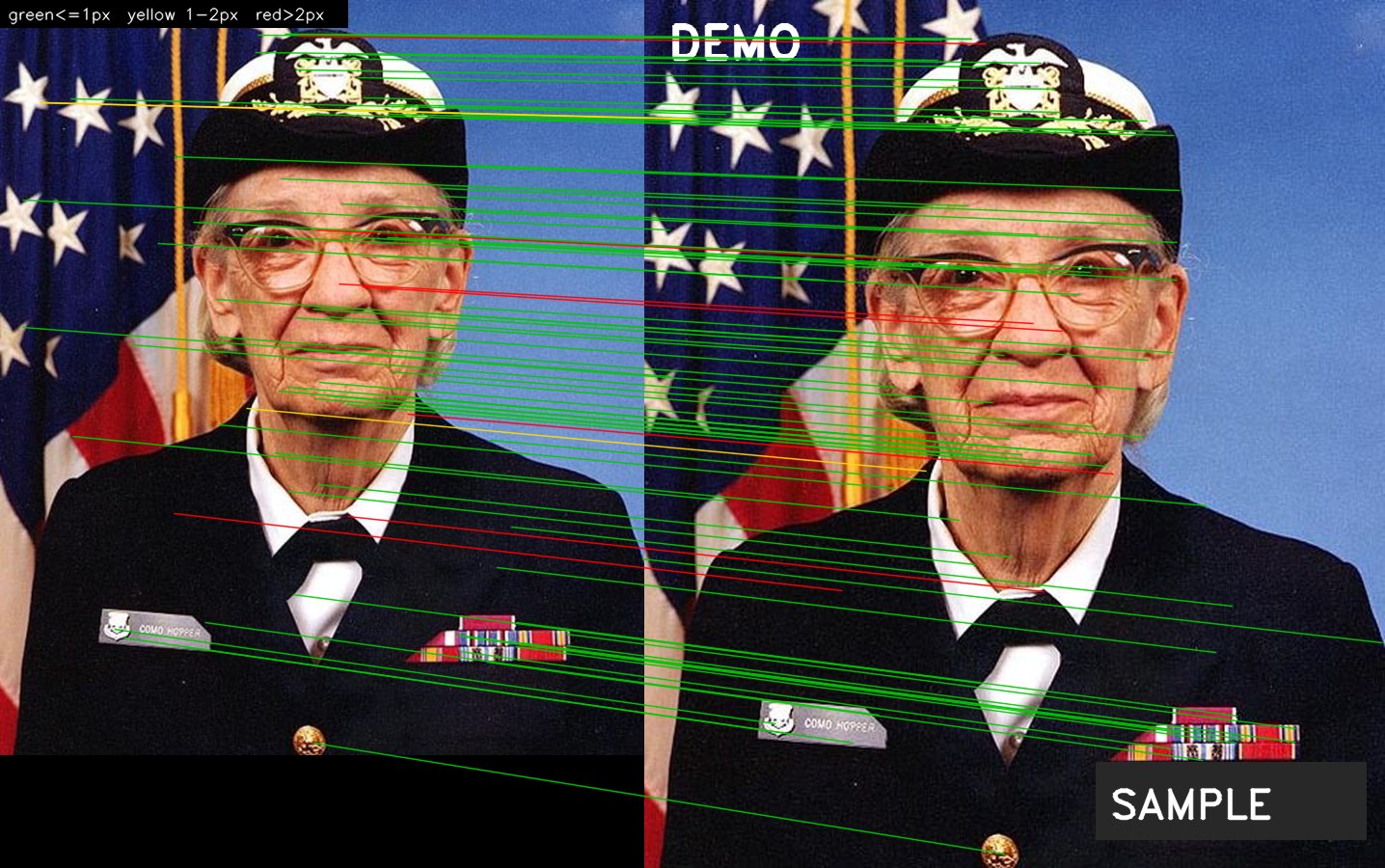

把内点连线按残差染色后，可以看到文字区域几乎没有连线穿过。文字上的点在 ratio test 那一步就被丢掉了，零星混进来的错配也会在 RANSAC 里被投票淘汰。

绘图时要注意抽稀。内点有一千多个，全画出来会糊成一片色块，什么也看不出来。随机抽几十条、再强制保留残差最大的那几条，图才有信息量。

SIFT 的误差大概有多大？

「SIFT 的误差」不是一个数，不同环节的误差含义完全不同：

• 定位精度：关键点做了亚像素插值，在干净图像上可以到亚像素级。但尺度空间是分层离散采样的，插值只能部分弥补。
• 描述子的有损性：16×16 的邻域被压成 128 个直方图 bin，丢失了细节；光照、模糊、局部内容改动都会让描述子漂移。距离最近不等于位置完全一致。
• 重复纹理的歧义：草地、条纹上很多点长得几乎一样，容易错配，或被 ratio test 保守地丢掉。
• 场景本身的变化：比如生成式处理改动了局部内容，那片区域的匹配要么消失，要么位置偏一点。

对于尺寸校准，最直接的指标是 RANSAC 内点的重投影误差：把一张图的点用估出来的变换映射过去，看它离实际匹配位置差多少像素。

在我这个合成例子里（变换是干净的均匀缩放，只有局部的文字改动），内点残差的统计是：

真实场景的误差会大得多：图像之间除了缩放还有压缩、局部内容改动、光照变化，残差通常在一两个像素甚至更高。这些数值会随纹理、分辨率和改动程度大幅波动，应当当作量级参考，而不是固定常数。

RMS、中位数、最大残差分别有什么含义？

先定义第 \(i\) 对内点的残差：

其中 \(\mathbf{p}_i\) 是小图上的点，\(\mathbf{q}_i\) 是它在原图上的匹配点，\(M\) 是估出来的变换。这样得到一串 \(r_1, \dots, r_N\)，三个指标就是对它的三种概括：

还有一个容易混淆的量：平均绝对误差 \(\text{MAE} = \frac{1}{N}\sum r_i\)。数学上总有 \(\text{RMS} \ge \text{MAE}\)，并且

RMS 比 MAE 多出来的部分，就是误差分布离散程度的贡献。

为什么不需要真实缩放比，也能用它们判断对齐质量？

这里要区分两个统计学概念：

• 精度（precision）：数据彼此之间有多一致。
• 准确度（accuracy）：离真值有多近。

残差只用到了「两张图的匹配点」和「拟合出的变换」，全程没有输入任何真实缩放比。所以它衡量的是精度，本质上是一个自洽性检验：

是否存在一个统一的缩放比，能同时把每一对匹配点都对上？

如果两张图之间真的是一次干净的均匀缩放，所有正确匹配都服从同一个 \(s\)，残差只剩亚像素级的噪声，RMS 就小。如果残差大，说明「单一缩放」这个假设站不住：要么图像之间还有局部变形或非均匀拉伸，要么匹配被污染了。无论哪种，估出来的 \(s\) 都不可信。

可以类比给吉他调音。用音叉校准绝对音高，相当于拿真值比；不用音叉、只让弦与弦之间互相和谐，相当于自洽性检验。后者能告诉你这把琴内部是否一致，但严格来说证明不了绝对音高是对的。

从三个数字读出结论

单看一个数字信息有限，看它们之间的差距才有用。下面是一个示范推导。

以上面实测的那组为例：中位数 0.11 px、平均 0.19 px、RMS 0.32 px、最大值 2.78 px。

1. RMS 大于平均，平均又大于中位数：误差分布右偏，存在一小撮偏得多一些的点，但大多数点都在 0.1 px 量级。
2. 最大值是 RMS 的 8 倍多：说明确实有少数点明显偏离，不过它贴着 RANSAC 的内点阈值，属于「勉强及格」那一档（见下面的折叠说明）。
3. 内点覆盖跨度 1171 px，接近图像对角线 1183 px：点铺满了整张图。
4. 结论：整体干净，缩放比可信。

再看一组假设的数据：中位数 1.4、RMS 1.5、最大值很大。

• 平均值（以及 RMS）对离群点敏感，中位数不敏感。两者几乎相等，说明拉高平均值的离群点数量很少，即「尾巴很薄」。
• 最大值远大于 RMS，说明这少数几个点偏得很远，即「尾巴很长」。
• 合起来就是：大量好点里混了极少数坏点。这通常对应某个小的局部坏区，比如被模型改动过的叠加文字附近。

RMS 的平方结构还能帮你估数量级。假设把内点阈值放宽到 30 px 后做统计，大部分点的残差仍在 1.4 px 左右（平方约 1.96），而 RMS² 是 2.25，那么一个 30 px 的点（平方 900）要被稀释到这个程度，内点总数大约得有三千个。一个坏点能被多少好点淹没，可以直接从平方和里反推。

把这些规则收拢成一张表：

RMS 很小，就一定对得准吗？

不一定。精度高不等于准确度高。下面三种情况，残差可以很小，估计却不可靠：

1. 匹配太少：只有五六个点时，残差小很容易是「点不够多，约束不足」的结果，而不是变换真的对。
2. 匹配挤在一小块：变换在那一小块内部拟合得很好，但对画面其余部分几乎没有约束，一外推就容易错。缩放比尤其依赖点之间的距离，点挤在一起时，微小的定位误差会被放大成明显的缩放误差。
3. 所有点共享同一个系统偏差：所有点一起偏，彼此仍然一致，残差照样小。

这里需要说得准确一点：点少又挤在一起，不一定就估错，但估计会变得不稳定。

我在演示图上做了个蒙特卡洛实验，从同一批匹配里反复随机抽取子集来估缩放比，每种设置跑 400 次：

三组的均值都接近真值 1.1494，RMS 也都很小。真正的差别在标准差：

• 同样 6 个点，挤在一角时标准差是铺开时的 3 倍多；
• 点数从 6 增加到 20 并铺开，标准差又降到约三分之一。

也就是说，残差小只说明「这几个点彼此一致」，不保证估计稳定。换一组点，挤在一角的那个结果可能飘得多得多。而且这还是在变换完全干净的合成数据上，真实数据里一旦混进系统性的局部形变，少量聚集的点就更容易被带偏。

所以 RMS 必须和这几个量一起看：

• 内点数量；
• 内点率；
• 内点在画面上的覆盖范围，比如内点坐标外接框的对角线长度，和图像对角线相比是多少。

内点多、铺得开、残差小，三者同时成立，才能相信估出来的缩放比。

批量对齐时该看哪些数字？

批量处理时，给每一对图记录这些列：

file, orig_size, small_size, scale, angle, good, inliers, inlier_rate, rms, median, max, span

然后按下面的规则筛出需要人工复查的样本：

• 缩放比和同批其他图明显不一致：如果同一批图应该是统一缩放的，偏离的那张很可能匹配有问题。也可能是那张图来源不同、根本没被缩放（比如缩放比恰好是 1、残差为 0，两张图逐像素相同）。
• 旋转角明显不为 0：说明不是纯缩放，需要换更一般的模型。
• 内点数太少、覆盖范围太小：对应上一节的退化情况。
• 内点率低本身不一定是失败：纹理少的画面（雪地、水面）匹配就是少，只要内点数够、铺得开、缩放比和同批一致，结果仍然可用。

这也是逐张估计的价值：不用假设所有图都乘同一个固定系数，每张图会按它自己的实际情况校准。

像素差热力图怎么读？

对齐回原尺寸后，可以逐像素比较两张图，看哪里被改动了：

diff = np.abs(a.astype(np.int16) - b.astype(np.int16)).max(axis=2)  # 三通道取最大
norm = cv2.normalize(diff, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
heat = cv2.applyColorMap(norm, cv2.COLORMAP_JET)   # 蓝 → 青 → 绿 → 黄 → 红

读法：

• 越暖的颜色差异越大。两张图完全一致时，整张图是同一种颜色。
• 但这里用了 NORM_MINMAX：颜色是本图内部的相对排名，红色只表示「这张图里差异最大的地方」，不对应固定的数值。

所以一定要配一根带真实数值的颜色条。即便有了颜色条，不同图之间的刻度也不一样，不能直接拿两张热力图比颜色深浅。如果需要横向比较，就用固定的 0–255 刻度，不做归一化。

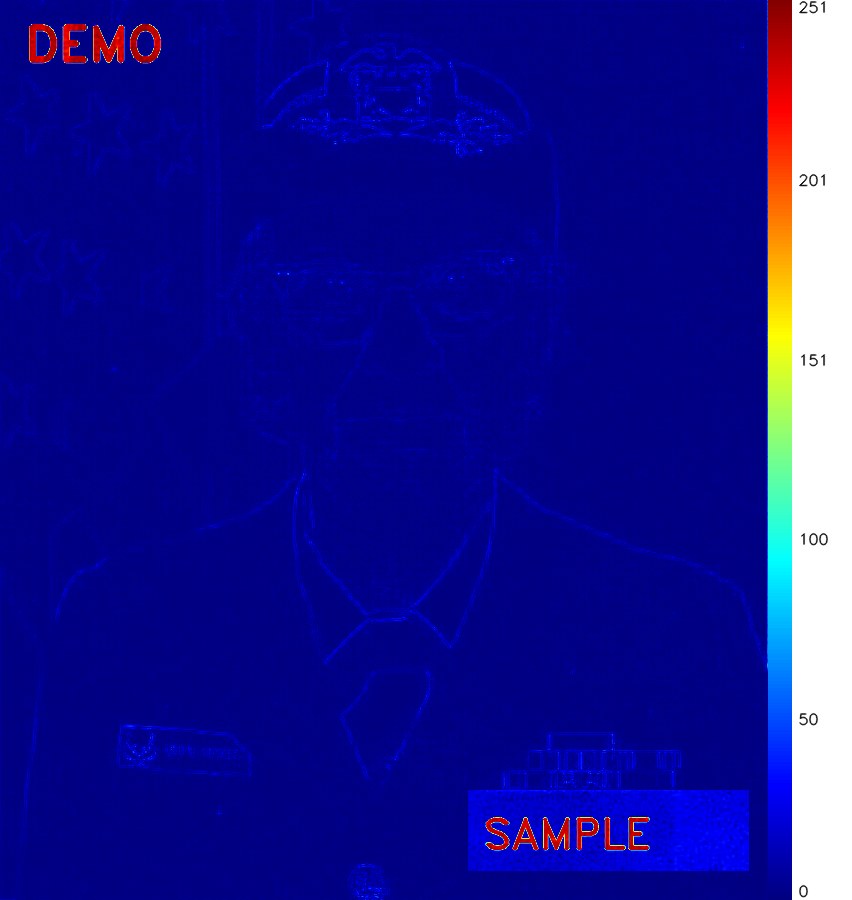

这张热力图呈现出清晰的两层结构，和数字对得上（中位差 1、99 分位 32、最大 251）：

• 大面积的蓝色来自重采样。缩小再放大会丢失高频信息，中位差只有 1/255，但在边缘和细节处能看到勾出的轮廓线。
• 两块暖色斑就是叠加文字所在的位置，差值接近 251，几乎是完全改变。

值得注意的是，中位差 1 在 0–251 的刻度上只占 0.4%，所以整张图看起来几乎是纯蓝的。如果换一对差异整体更大的图，同样的蓝色可能对应完全不同的绝对差值，这正是不能跨图比颜色的原因。

肉眼看已经对齐了，为什么下游模型效果还是变差？

这是我在项目里遇到的真实问题：几何上已经对齐得很好，关键点也都落在该在的位置，但生成式模型处理过的图交给分割模型，结果明显不如原图。

把像素差拆开看就能理解。几何对齐只保证「坐标对得上」，不保证「坐标下面的像素还是原来那批」。生成式模型处理图像时，改动的往往不只是叠加文字那一块，全图都可能有轻微的颜色和纹理变化。

这些变化对人眼来说很自然，几乎察觉不到；SIFT 只看少数关键点附近的粗粒度梯度直方图，也不太敏感。但深度分割模型读的是密集的像素特征，对这种纹理统计上的偏移（分布偏移）要敏感得多。

所以问题不在关键点的位置，而在图像内容。关于分割模型怎么使用提示和图像特征，可以看 SAM3 速览。
