SIFT 自学笔记：尺度不变到底保证了什么

这篇笔记来自我在一个动物姿态数据集项目里的自学过程。起因很具体：一批图片经过一个生成式模型处理后，输出分辨率和原图不一致，需要把它们对齐回原图的尺寸，否则原图上标好的关键点就对不上动物了。有人建议「用 SIFT 配准一下」，于是我从零开始学 SIFT。

下面的小节按我当时实际追问的顺序排列，每个标题就是一个真实的问题。下一篇 用 SIFT + RANSAC 做尺寸校准 会接着讲怎么把匹配变成可信的缩放比。

SIFT 是什么，它基于什么原理？

SIFT 全称 Scale-Invariant Feature Transform（尺度不变特征变换），由 David Lowe 在 1999 年提出、2004 年在 IJCV 上完善。它做的事情可以概括成一句话：

在图里自动挑出一批有辨识度的点，给每个点配一张「身份卡」（描述子），让同一个物理位置在另一张缩放、旋转、亮度不同的照片里也能被认出来。

它背后有两个朴素的要求：

1. 点要稳：图像放大、缩小、模糊之后，这个点仍然突出。
2. 点要有身份：用一个对旋转和尺度不敏感的向量描述它，才能跨图比对。

为了满足这两点，SIFT 分四步走。

第一步：尺度空间极值检测。 用不同 σ 的高斯核把图像逐级模糊，相邻两级相减得到 DoG（Difference of Gaussians）：

每组（octave）内模糊若干级，之后把图像降采样一半再来一组，形成金字塔。一个像素要和同层 8 个邻居、上下两层各 9 个邻居共 26 个点比较，是极大或极小值才成为候选。Lowe 论文里的默认值是每组 3 个采样层、初始 σ = 1.6。

DoG 的意义在于它近似于尺度归一化的拉普拉斯 \(\sigma^2 \nabla^2 G\)，后者的极值点对应「在这个尺度下最像一个斑点」的位置。所以每个关键点不仅有坐标，还自带一个尺度。

第二步：精确定位与筛点。 对候选点做二次插值拿到亚像素坐标，然后丢掉两类不稳定的点：对比度太低的（OpenCV 的 contrastThreshold），以及落在边缘上的（主曲率比超过阈值，论文里 r = 10）。边缘点沿边缘方向滑动时响应几乎不变，定位不稳。

第三步：主方向。 在关键点邻域内统计梯度方向直方图（36 个 bin，按梯度幅值和高斯权重加权），峰值就是主方向。超过最高峰 80% 的次峰会额外生成一个同位置、不同方向的关键点。后续描述子都在这个方向下计算，这就是旋转不变的来源。

第四步：128 维描述子。 取关键点周围 16×16 的区域（按尺度缩放、按主方向旋转），切成 4×4 个小格，每格统计 8 个方向的梯度直方图，拼成 \(4 \times 4 \times 8 = 128\) 维。向量会做归一化，截断大于 0.2 的分量后再归一化一次，以减弱光照变化的影响。

跑一遍：关键点长什么样？

用 OpenCV 只需要几行：

import cv2

img = cv2.imread("demo.jpg")
sift = cv2.SIFT_create()
keypoints, descriptors = sift.detectAndCompute(img, None)
print(len(keypoints), descriptors.shape)   # N 个点，(N, 128)

vis = cv2.drawKeypoints(img, keypoints, None,
                        flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv2.imwrite("keypoints.png", vis)

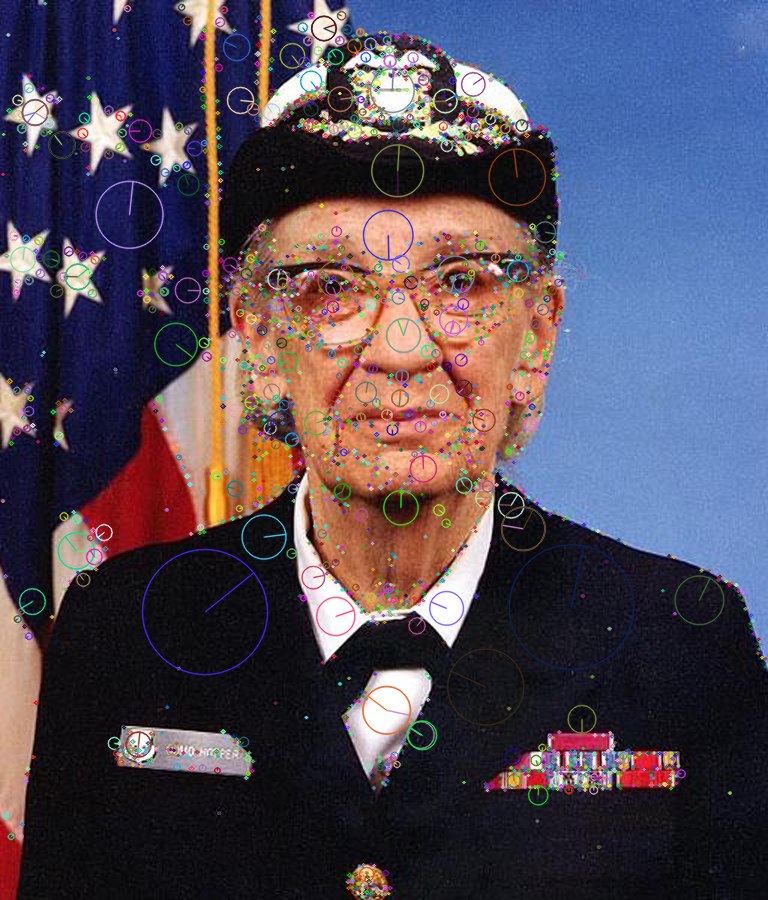

读图的方法：

• 每个圆是一个关键点，圆的大小就是它被检测到的尺度。大圆对应大块结构，小圆对应精细纹理。
• 圆里的半径线是主方向。
• 点集中在纹理丰富、明暗对比强的地方。平滑背景上几乎没有，因为那里换个角度也认不出来。

descriptors.shape 是 (N, 128)：每行一个点，每行就是那张 128 维的身份卡。

keypoints, descriptors = sift.detectAndCompute(img, None)  # 先检测
img = cv2.resize(img, None, fx=0.5, fy=0.5)                # 后缩小

接下来自然会问：既然跑了 100 次结果都一样，这算法里有没有「学」的成分？

SIFT 是固定的数学公式吗？

是。SIFT 是一条确定性的流水线：高斯模糊、差分、找极值、算梯度、拼直方图。同一张图、同样的参数，每次跑出来的关键点和描述子完全相同，里面没有任何可学习的权重。

它确实有几个人工设定的超参数，比如 nfeatures（保留多少个最强的点）、nOctaveLayers、contrastThreshold、edgeThreshold、sigma。这些是人调的配置，不是从数据里学出来的参数。

这正好可以和 CNN 对照：

很多老的视觉管线是「SIFT 找特征，再交给后续模型」。后来 CNN 把特征提取和任务一起端到端学掉了。补 SIFT，某种程度上就是补「CNN 之前大家怎么做」。

有了每个点的身份卡，下一个问题是：两张图之间到底怎么把点配对起来？

我们到底是怎么寻找匹配点的？

关键的一句话：

匹配不是在图像位置里找，而是在描述子空间里找。

两个点哪怕在画面上相隔很远，只要它们的 128 维向量足够接近，就被认为是同一个地标。具体分三步。

1. 算距离。 用欧氏距离衡量两张身份卡有多像：

2. 找最近邻和次近邻。 对 A 图的每个描述子，在 B 图的全部描述子里找距离最近的两个。点数不多时直接暴力比较即可，点多时可以用 FLANN 之类的近似最近邻加速。

bf = cv2.BFMatcher(cv2.NORM_L2)
knn = bf.knnMatch(des_a, des_b, k=2)          # 每个点要「最近 + 次近」两个候选
good = [m for m, n in knn if m.distance < 0.75 * n.distance]

3. Lowe ratio test。 只有当最近邻明显比次近邻更近时才接受这个匹配：

直觉是：草地、毛皮这类重复纹理里，很多点长得都差不多，最近和次近的距离会很接近，这种「险胜」不可信。在人群里认人也是这样：只有最像的那个人远比第二像的人更像，你才敢确认。

Lowe 在论文里用的阈值是 0.8，并报告这个阈值能剔除约 90% 的错误匹配，同时只丢掉不到 5% 的正确匹配。OpenCV 教程里常见的 0.75 稍严格一些。

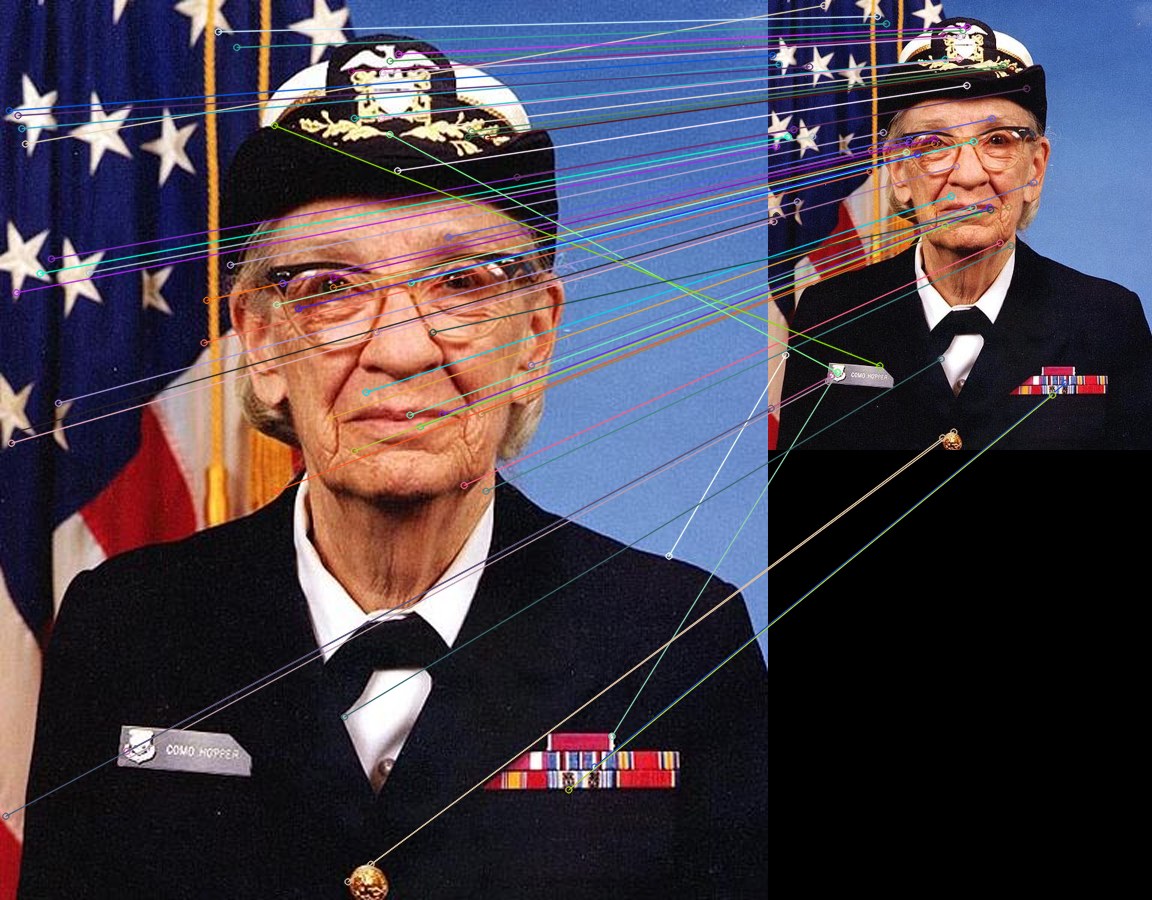

在我这张演示图上（原图与缩小一半的图之间），阈值的影响很直接：

阈值放宽到 0.9，匹配数几乎翻倍，但多出来的那些正是「最近邻只比次近邻好一点」的可疑匹配。

手动算一下这个距离，差距很明显。在这张图上，取第一对通过 ratio test 的匹配，两个描述子的 L2 距离约为 106；随机挑一个不相关的点来比，距离约为 490。「最近邻搜索」的含义就体现在这个差距上。

回到实际任务，就会遇到一个更麻烦的问题：两张图并不完全是同一张图的缩放。

一张图有叠加文字、另一张没有，会不会误匹配？

我的场景是：原图角落有叠加的文字（角标、时间戳一类的 overlay），边界非常清晰，SIFT 一定会在那里检测到大量关键点；处理后的图里这些文字不见了，那片区域变成了草地或天空，自然没有对应的点。担心的是这些点会不会配错，尤其是文字附近还有别的清晰边界。

需要区分两种边界：

• 叠加文字自身的边：只存在于原图。它们在另一张图里找不到足够像的对象，最近和次近候选都不像，ratio test 会把它们筛掉。结果是无匹配，不是误匹配。
• 文字附近的真实场景边（动物轮廓、草丛）：两张图都有，会被正确匹配，这是好事。

真正可能出问题的是：生成式模型在原位置生成出一条假边，而它恰好和别处某条真边长得像。这时会产生零星的错误匹配，ratio test 也挡不住。

这类错误匹配叫外点（outlier）。它们数量少、彼此之间毫无规律，而正确匹配都服从同一个几何变换。利用这一点，可以用 RANSAC 从混有外点的匹配里稳健地估计变换。这正是 下一篇 的内容。

自测题

1. 为什么 SIFT 用 DoG 在多个尺度上找极值，而不是直接在原图上找角点？

1. 把 ratio test 的阈值从 0.75 改成 0.6 或 0.9，匹配数会怎么变？各有什么代价？

1. 图缩小一半后关键点变少，是不是说明 SIFT 不是尺度不变的？

参考

• D. G. Lowe. Distinctive Image Features from Scale-Invariant Keypoints. IJCV, 2004.
• OpenCV 文档：Introduction to SIFT、Feature Matching
